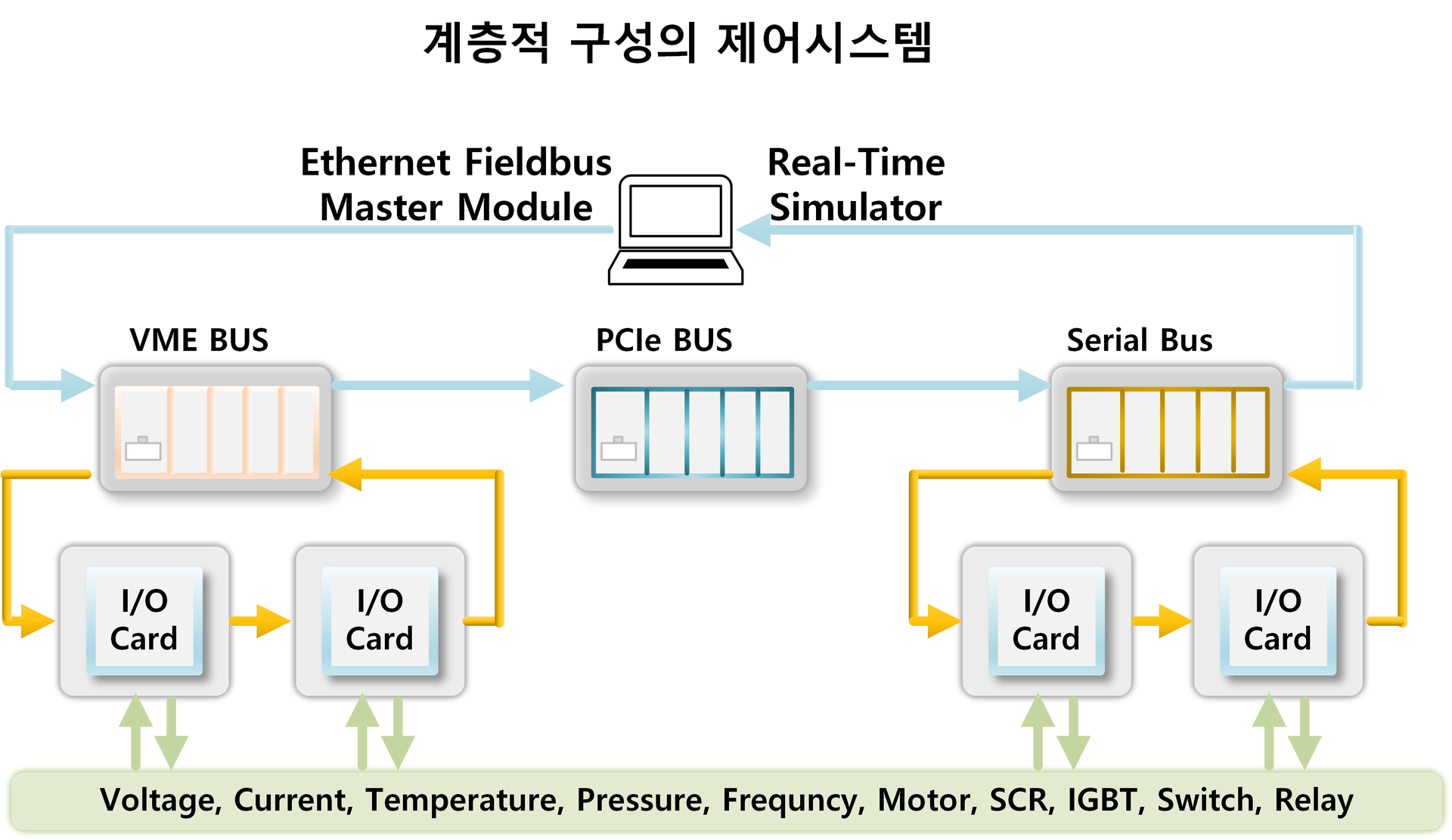

계층적 제어 아키텍처

•  시스템 제어를 단계적이고 구조화

•  시스템의 모듈화 가능

•  각 계층의 기능 분리

•  개발과 유지보수 용이

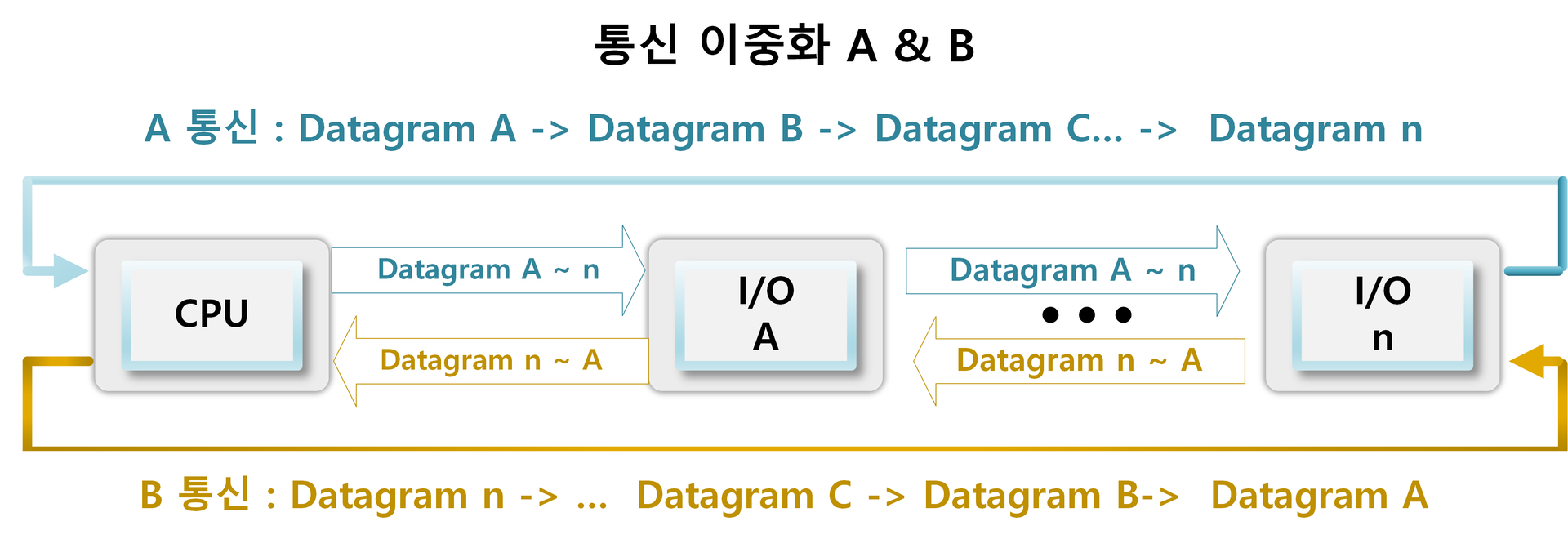

Mult-Node Communication

(TSN적용)

다양한 산업용 국제 표준 BUS를 이용한 제어기로 현장에 적합한 표준 제어기 플랫폼을 제공합니다.

•  H/W 기반 시간 결정론적 통신

•  각 노드에서 통신 진단 가능

•  능동적인 통신 이중화 절체

•  정밀 시각 동기화 기능

•  네트워크 스위치 없이 구성 가능

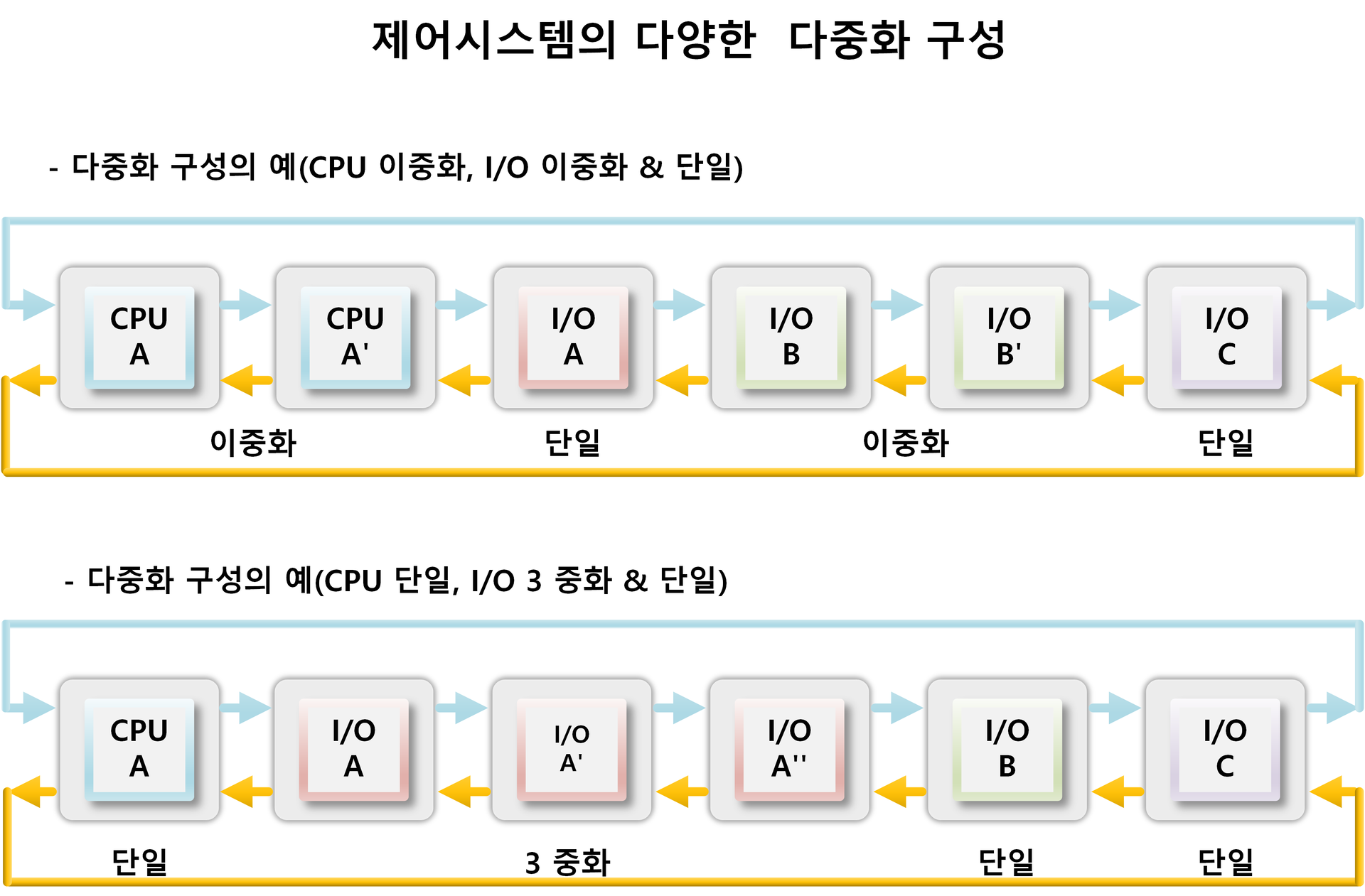

다양한 방식의 다중화FPGA 시스템

반도체 설계

•  이중화, 삼중화 Voting 기능 내장

•  H/W 기반 Voting 기능 수행으로

     제어 로직의 변경이 필요 없음

•  제어기간 TSN 통신 케이블의 추가되는

      Redundant  관련 Cable 구성이 없음

•  카드 / 모듈별 중요도 및 고장율 분석에

      따른 효율적인 다중화로 구성 가능

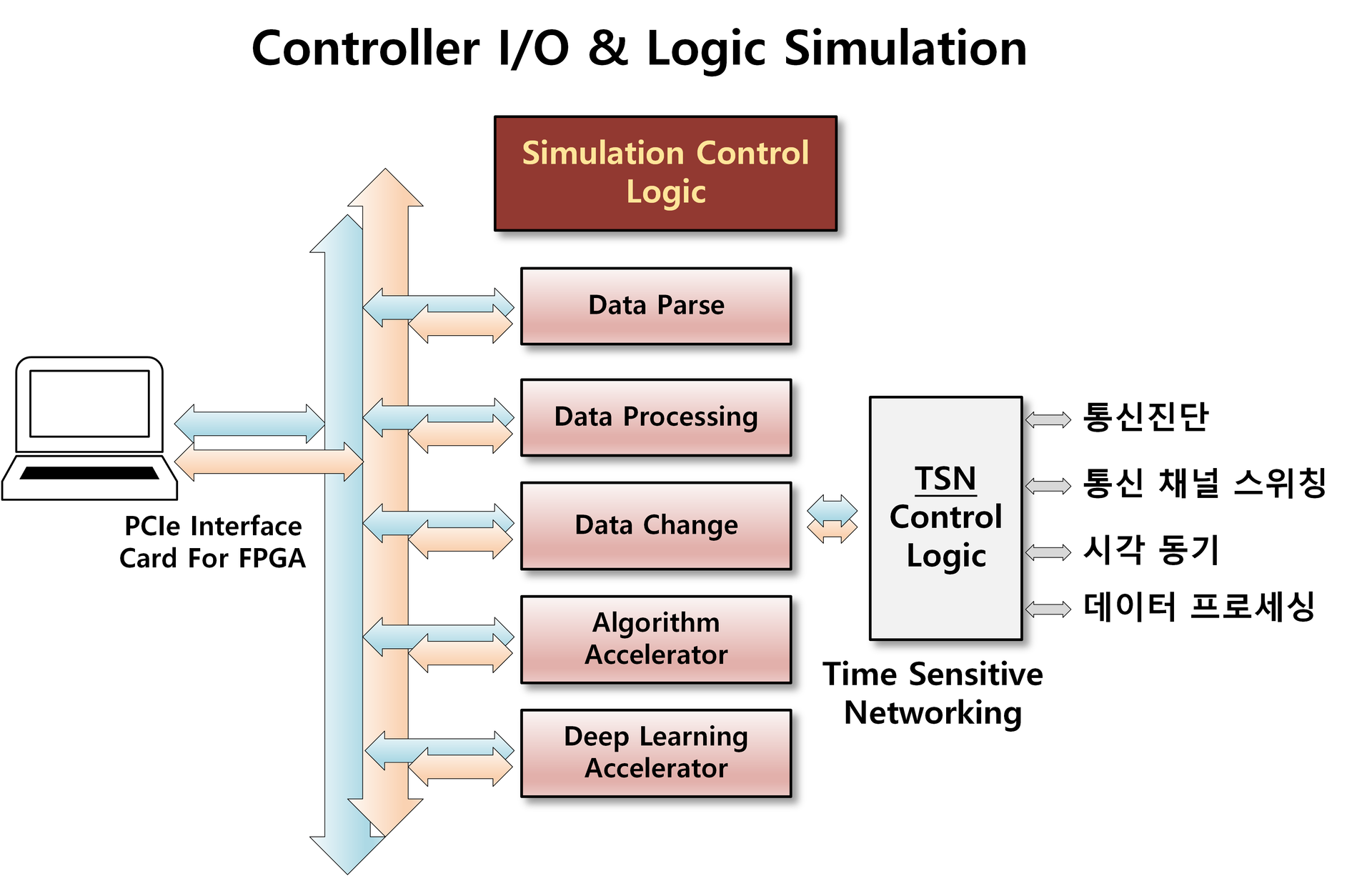

제어기의 로직 시뮬레이션 구현

•  Field Bus HMI System 구성

•  Field Bus를 통한 실시간 데이터 취득

      및 IO 신호 모의

•  H/W 신호의 병렬 처리를 통해

      Real-Time 데이터 처리

ECEK 제어기 적용의 예

•  TSN통신 네트워크로 여자시스템 통합

•  I/O 모듈 시뮬레이션

•  실시간 I/O 데이터 및 제어 파라미터

     취득으로 HMI,  Fault Recording

     기능 구현

•  빅데이터 확보, 딥러링 모델 학습으로

      제어기 및 발전기 고장 예측 모델 생성
